GPRS无线水位控制器介绍 QQ：771560760 |
|
1.概况: |
| |
|

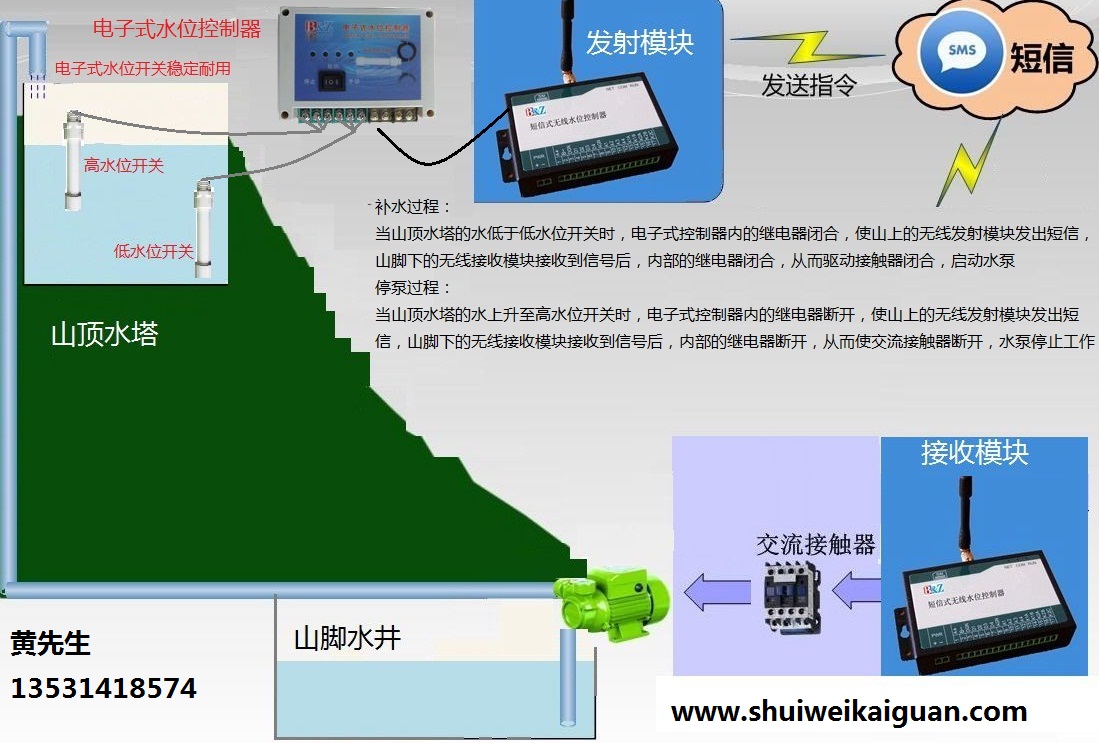

| GPRS无线水位控制器：电子式水位控制器与GPRS网络的结合，通过GPRS网络，只要有手机信号的地方，都可以使用。比如下图的自动上水系统：当山顶水塔的水低于低水位形状时，电子式水位控制器内的继电器闭合，使山上的无线发射模块发出短信，山脚下的无线接收模块接收到信号后，内部的继电器闭合，从而驱动接触器闭合，启动水泵。
当山顶水塔的水上升到高水位形状时，电子式水位控制器内的继电器当断开，使山上的无线发射模块发出指令短信，山脚下的无线接收模块接收到信号后，内部的继电器断开，从而使水泵停止工作。
同时也可以发短信到用户的手机上使用户及时知道设置的工作情况，也可以发信号到值班室使报警器等设备工作。利用短信息实现远程报警、遥控，灵活方便，可以跨市、跨省、甚至跨国传送，发射模块和接收模块都需要插入手机SIM卡，模块间设置有白名单，可靠避免其他信号干扰，平时工作时需要电信公司会收取正常的短信费用 |
|
|
| |
|
|
为何要选用我们的电子式水位控制器？我们的优势在哪里？
以自动上水（自动补水为例）
BZ201是双水位自动控制型：包括一个控制盒(控制盒为电子式水位开关和继电器等提供直流电源）和两个电子式水位开关(标准配置：电子式水位开关标配3米线，若线不够可预订或自行加长)。注意：控制器可输出开关量或者220V电压，订购时要说明，如不说明，则默认是输出开关量。
你安装一个GPRS无线系统，相信也是因为距离远，不方便经常维护，最关键的就是稳定、耐用，不要时不时的出点问题，有时候虽然是些小问题，但是却要耗上时间和精力、财力。
市面不是有很便宜的浮球开关和电极式水位开关吗？相信这些几十元就可以搞定了。
众所周知，浮球开关造价低，原理简单，简单的可以自己做一个浮球开关，但是这种浮球开关一般是220V的，试想你把220V的电放到一个水箱里，有些还是不锈钢水箱，一般不会有什么事的，但是终会有一天电线磨损了或者有老鼠咬线了，刚好是220V的线出来了，一通电的话，就相当于整个水箱都是带着220V的电的，想一下就知道可能有什么后果了。还有浮球会有机械动作，经常会浮上去，然掉下来，经常有这样的运动，时间长了运动部件就会出问题
还有电极式水位开关，这种是低电压下水的，但要伸几根电线下去，利用水的导电性来判断是否有水的存在，好一点的最多是带一个不锈钢的金属探头，不管多好的不锈钢，304的或者316的不锈钢都好，只要是金属，在水里就会长水垢，特别是通电后，会加快水垢的形成，一旦金属探头长水垢了，控制器马上就失灵了，快的话也就几个月的时间，你不信自己看看电热水壶上那个金属发热丝就知道什么是水垢了。还有水塔上的水长期被通着电，不知道会不会有什么害处？这个要自己考虑了
而我们控制器的探头是什么材料做的呢？ 是PVC塑料做外壳的，所以不会长水垢，就算长有水垢，也能正常工作；安装的时候把高低水位开关放在你想要的地方，没有机械运动，水上来了就感应，然后把感应信息传给控制器，决定是启动水泵还是停止水泵。水位开关是低电压12V而且超低功耗工作，非常安全，非常地可靠。塑料做的水位开关也能行？是的，真的行，这就是我们的电子式水位开关。
所以，你想少点维护，一劳永逸的话，工作轻松一点，可以考虑装一个我们的全自动水位控制器，稳定可靠，可以用很多年哦 |
| |
|

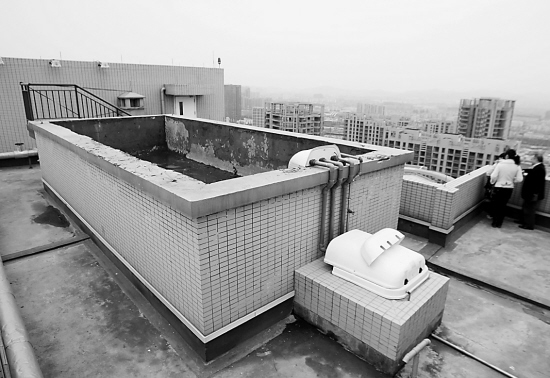

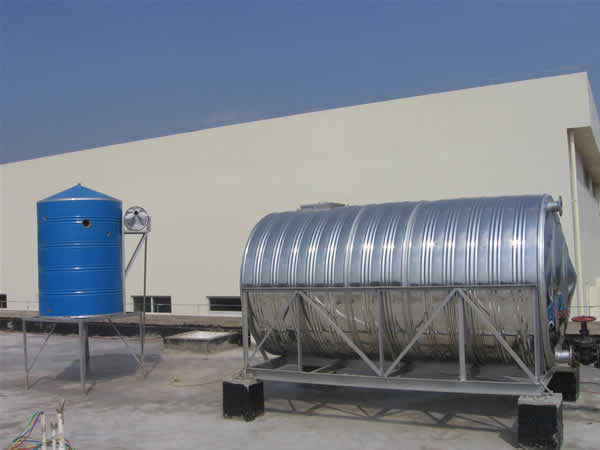

| 3.应用场合 |
 |
 |
| |
|
| 4.安装示意图： |
 |
| |
|
|
5.安装方法： |
|
|

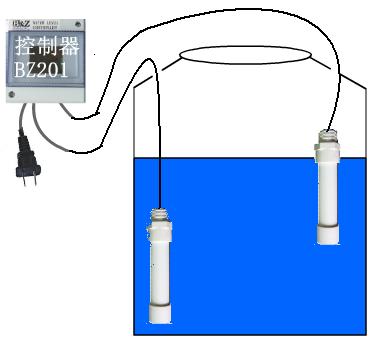

电子式水位开关总体的密度比水大很多，可以从上面往下放到水箱里，不会浮起来，不容易晃动，这种从上而下吊下来的的安装方式比较方便而且普遍。
安装的时候一个放在高水位，另一个放在低水位，高水位开关和低水位开关的位置可以根据自己的需要来放置。比如想水高一点的时候停止进水，就把高水位开关提起来一点，放在高一点的位置
电子式水位开关的线长标配是3米，如果不够长也可以自己加线延长，延长200米左右是没问题的，但要注意接口的位置尽量不要浸在水中，加长线用3*0.3平方的线或0.3平方以上线径的电缆线。如果觉得麻烦的话，也可我们订做
如果要避免电子式水位开关的线长期泡在水里而泡坏的话，可以用普通的PVC管和内牙螺纹搭配把电线封住与水隔绝 |
|
|

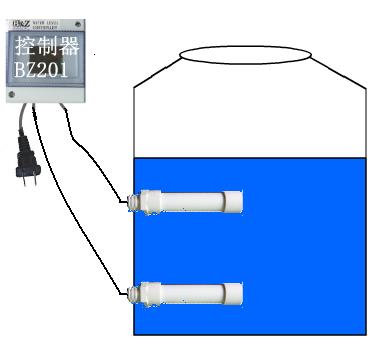

如果水箱旁边有孔（DN20）的话，也可以横装，但要注意水位开关和水箱的密封问题 |
| |
|

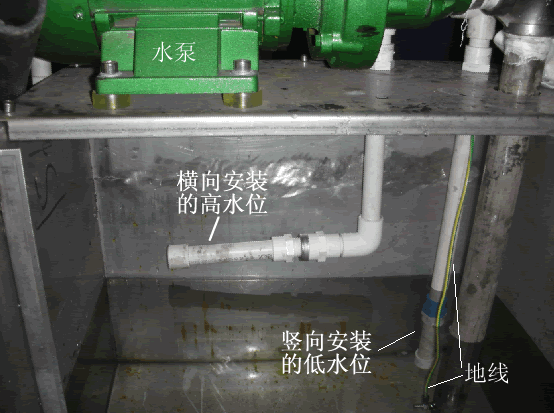

实例一：用PVC管延长后，横向和竖向安装的电子式水位开关 |

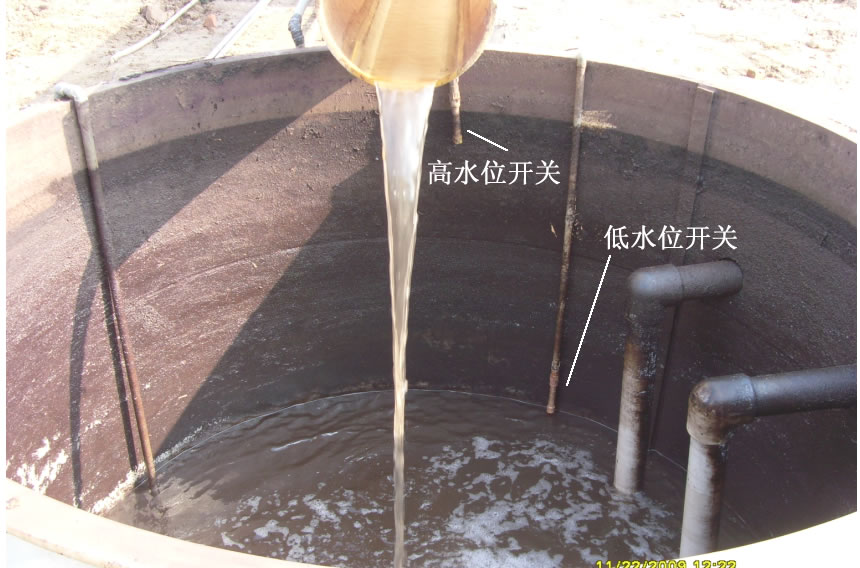

实例二：用PVC管延长后，竖向安装的电子式水位开关 |
| |
|
|
6.电气参数: |
|
水位控制器工作电压：220V 功率：5W 输出：开关量输出以及220V电压输出两种
电子式水位开关工作电压：DC5-24V（安全电压）
电子式水位开关功耗：<1W
电子式水位开关防水防护等级：IP68
适用温度：-20~60℃ 寿命：100万次以上
产品内部材料：环保环氧树脂（可使水位开关可以长期泡在水里而不会进水） |
| |
|
| 7.BZ201水位控制器能防波浪吗？ |
可以的。能很好地防波浪
在水塔或水箱进水的时候，水并不是静止的，可能是晃动的，有波浪的，这套水位控制器是可以防波浪的，以免水泵产生频繁启动的现象。
它能防波浪的工作原理：两个水位探头同时判断有水的时候或同时判断没水的时候才会使继电器动作一次。例如：水从高水位探头下来后，到了低水位探头的位置，此时继电器闭合，启动水泵，如果此时水箱中的水在低水位探头上下位置波动，继电器依然是保持闭合状态，不会使水泵频繁启动，因为高水位探头此时还处于判断没水状态，没有和低水位探头同时处于判断有水状态。 |
| |
|
| 8.与水泵的连接方法及接线图 |
| (1).出厂时电子式水位开关与控制盒是已经接好线，剩下的就是输出端的两个接线柱和报警器、电磁阀或水泵的连接。 |
| (2).由于水泵一般是几百瓦以上的大功率设备，工作时产生的电流较大，而水位控制器上的输出端是继电器，如果长时间工作的话，可能继电器的寿命就会变短，而影响整机的性能。所以一般在水位控制器与水泵之间加接一个交流接触器 |
| |
|
| 9.交流接触器知识： |
什么是交流接触器？怎么选择合适的交流接触器？
由于水泵等设备是大功率电器，启动的时候电流较大，与之相连的开关会产生电火花，容易烧坏一般的开关，需加接交流接触器，交流接触器的接点，是由银钨合金制成，具有良好导电性和耐高温烧蚀性，内部有灭弧电路，较少电火花产生，使寿命大大延长。
选择交流接触器主要根据用户设备的电压和功率来选择，例如用户的水泵额定电压和功率是220V,1500W,意思是该水泵正常工作时的电流是I=P/U=1500W/220V=6.8A,这并不意味着使用一个电流稍大于6.8A的交流接触器就可以了，因为水泵启动的时候的电流约是额定电流的两倍，即13A左右，这种情况最好选择一个220V15A的交流接触器就比较可靠耐用
交流接触器与本公司水位控制器如何连接?
本公司所有的水位控制器最终输出的是一个不带电压输出的开关，即在继电器旁的两个接线柱。正确的接法在把交流接触器的初级绕组与这两个接线柱串联。具体的接法是：把市电的火线接到控制器继电器旁接线柱的一端，接线柱另一端接交流接触器初级绕组一端，然后交流接触器初级绕组的另一端接市电的零线
若水泵设备是三相380V的,如何与水位控制器连接?
交流接触器除了可以接220V的设备外，还可以接380V的水泵等设备泵等设备，只要交流接触器的启动线圈是220V的就可以和水位控制器相连接。
|
| |
|
| 10.与水泵、电磁阀、报警器的连接方法及接线图（分开关量输出和电压量输出两种不同接法） |
| (1).出厂时电子式水位开关与控制盒是已经接好线，剩下要接的线就是输出端的两个接线柱和用电器的连接 |
| (2).由于电磁阀、报警器一般的工作电流是几百毫安，相对较小，所以无需象水泵一样加接交流接触器，直接和控制板上继电器输出端的两个接线柱相连就可以了 |

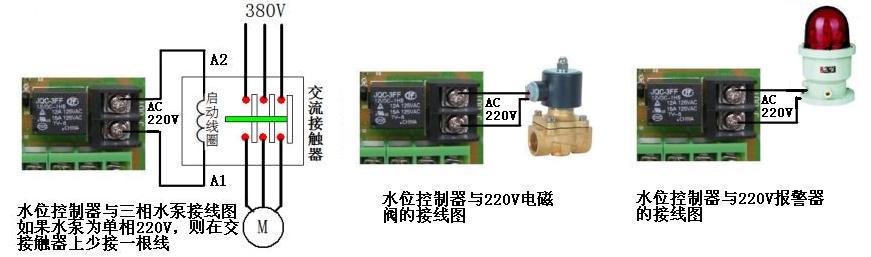

| 附图一：下图是开关量输出的接法 |
 |
| |
| 附图二：下图是220V电压量输出的接法 |
 |
| |
| 水位控制器默认是开关量输出的，若需要220V电压量输出，需要在订购时特别说明 |
| |
|
| 11.电磁阀知识 |
| 常用的是交流220V的电磁阀为主，尺寸分为四分和六分，和自来水管的规格一样 |
| 详情可以参考百度的百科知识：http://baike.baidu.com/view/89856.htm |
| 本网页资料也可作为水塔水位控制系统毕业设计参考 |
