1.概况:

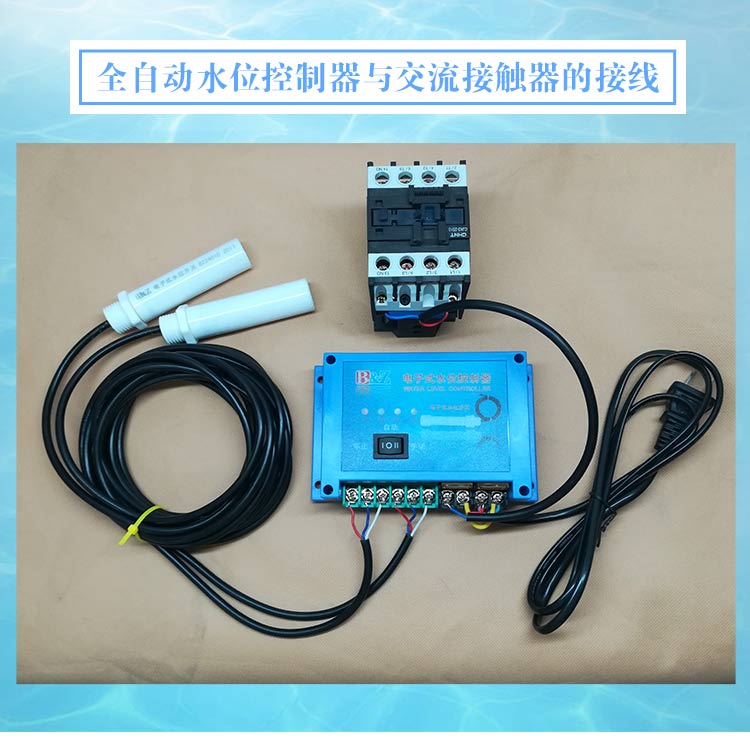

BZ202是双水位自动控制型：包括一个控制盒(控制盒为电子式水位开关和继电器等提供直流电源）和两个电子式水位开关(标准配置：电子式水位开关标配3米线，若线不够可预订或自行加长)。注意：控制器可输出开关量或者220V电压，订购时要说明，如不说明，则默认是输出开关量

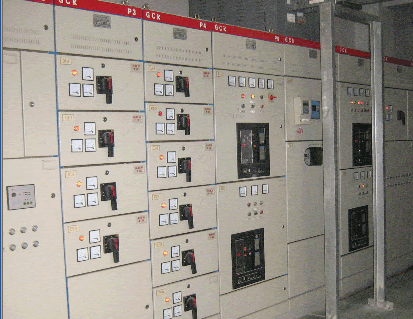

2.工作过程：水到低水位时控制盒上的继电器断开，停止水泵，水到高水位时控制盒上的继电器闭合，启动水泵。一般应用在自动排水系统,例：地下车库自动排水停水、电梯积水坑自动排水停水、配电房自动排水停水、鱼类养殖水位自动控制。除了可以控制水泵外，也可以控制电磁阀（因为电磁阀的工作电流很小，只有几百毫安，所以控制电磁阀一般无需使用交流接触器）

一般为胶盒外壳装（尺寸：15*15*9cm），也可以选购铁箱外壳装（尺寸：23*16*26cm 防雨，铁箱内可装配交流接触器）

自动排水水位控制器

以上是一场大雨导致某小区地下停车库受到雨水侵袭，车库变水库，多辆小车惨遭殃，其中不乏名车。

5.安装方法：

电子式水位开关的密度比水大很多，自然吊下去的时候不会浮起来，不容易晃动，这种从上而下吊下来的的安装方式比较方便而且普遍。

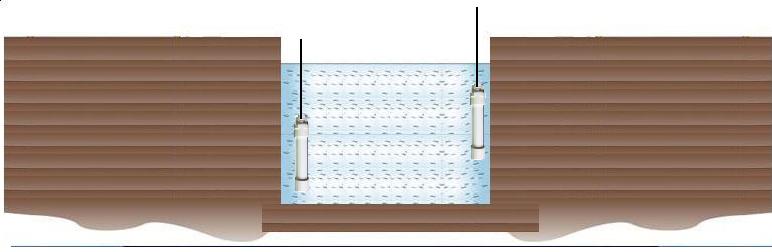

安装的时候一个放在高水位，另一个放在低水位，高低水位开关的位置可以根据自己的需要来调整

电子式水位开关的线长标配是3米，如果不够长也可以自己加线延长，延长200米左右是没问题的，但要注意接口的位置尽量不要浸在水中，加长线用3*0.3平方的线或0.3平方以上线径的电缆线

如果要避免电子式水位开关的线长期泡在水里而泡坏的话，可以用普通的PVC管和内牙螺纹搭配把电线封住与水隔绝

如果水箱旁边有孔（DN20）的话，也可以横装的，但要注意水位开关和水箱的密封问题

实例一：用PVC管延长后，横向和竖向安装的电子式水位开关

实例二：用PVC管延长后，竖向安装的电子式水位开关

6.电气参数:

水位控制器工作电压：220V　　功率：5W           输出：继电器开关量输出以及220V电压输出

电子式水位开关工作电压：DC5-24V（安全电压）

电子式水位开关功耗：<1W 　        电子式水位开关防水防护等级：IP68

适用温度：-20~60℃  寿命：100万次以上　　　

产品内部材料：环保环氧树脂（可使水位开关可以长期泡在水里而不会进水）

可以的。能很好地防波浪

在排水的时候，水可能并不是静止的，可能是晃动的，有波浪的，这套水位控制器是可以防波浪的，以免水泵产生频繁启动的现象。

它能防波浪的工作原理：两个水位探头同时判断有水的时候或同时判断没水的时候才会使继电器动作一次。例如：水从高水位探头下来后，到了低水位探头的位置，此时继电器闭合，启动水泵，如果此时水箱中的水在低水位探头上下位置波动，继电器依然是保持闭合状态，不会使水泵频繁启动，因为高水位探头此时还处于判断没水状态，没有和低水位探头同时处于判断有水状态。

什么是交流接触器？怎么选择合适的交流接触器？

由于水泵等设备是大功率电器，启动的时候电流较大，与之相连的开关会产生电火花，容易烧坏一般的开关，需加接交流接触器，交流接触器的接点，是由银钨合金制成，具有良好导电性和耐高温烧蚀性，内部有灭弧电路，较少电火花产生，使寿命大大延长。

选择交流接触器主要根据用户设备的电压和功率来选择，例如用户的水泵额定电压和功率是220V,1500W,意思是该水泵正常工作时的电流是I=P/U=1500W/220V=6.8A,这并不意味着使用一个电流稍大于6.8A的交流接触器就可以了，因为水泵启动的时候的电流约是额定电流的两倍，即13A左右，这种情况最好选择一个220V15A的交流接触器就比较可靠耐用
